标准视觉软件平台
    PSVisionBulider是宝捷信公司自主研发的通用型标准视觉软件工具平台,简单明了的UI人机界面,涵盖定位、有无检测、缺陷检测、测量、计数、几何、识别等图像算法封装而成的各种工具模块,使其具备了极强的通用性及操作便捷性
  • 软件特点

    l简单的图形化UI界面,支持中/英语言切换,用户经过简单的培训后,无需专业图像知识及电脑知识即可完成软件操作;

    l封装好的上百种图像算法工具模块,用户无需编程,拖拽式操作即可完成检测任务的搭建;

    l丰富的算法工具,多种数据通讯接口,为客户实现了一套软件通用多种视觉应用场景,并且适用于各行各业;

    l兼容多种国内、国外品牌千兆网及USB3.0接口相机热插拔接入,兼容支持Win7/Win10操作系统,用户可以便捷的选择相关硬件搭建视觉系统;

    l支持8支相机同时接入,支持256个程序建立/保存,满足各种复杂的多工位检测及快速切换;


    软件框架



    定位模块

    l系统内嵌智能形状识别引擎,能够识别常见的基本几何图形
    l对于复杂形状,系统可以进行模板学习训练,进而实现复杂形状的识别
    l多点映射标定及标定板标定,可将图像像素转化为世界坐标等
    l标准协议的RS232/485通讯、网络通讯(服务器),使得通讯更加简单化

    定位工具





    几何工具



    坐标标定



    采用手眼标定或者锚点标定方法将图像坐标转换为机器人坐标

     数据通讯


    可根据需要选择不同的通讯模式,然后选择发送的数据,数据可自由排列,可对发送数据格式进行调整。


    测量模块

    lPSVisionBulider机器视觉测量软件适用于各行业产品在线、离线尺寸测量,亚像素测量精度
    l几十种几何算法运算,十多种测量工具,使得测量变得简单,强大
    l各工具之间的拖放可实现快速的数值、结果和图像链接。
    l圆形、方形、棋盘格等标定板标定,比例尺标定

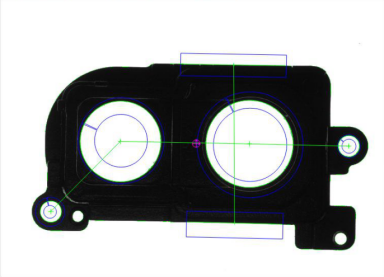

    测量工具



    计数工具



    测量标定


    圆点或者棋盘格标定,把图像像素点转换为实际单位值(mm)


    检查模块

    l检测组织错误、表面缺陷、产品损坏、缺失等
    l圆度检测、轨迹检测、直线边缘毛刺检测等

    有无检测工具





    缺陷检测工具


    根据行业产品,定制的专用的缺陷检测工具。


    识别模块

    l文本读取,读取和验证产品或元件上的字母、数字、字符等。
    l读取一维条码、二维码、邮政编码。
    l读取数据通讯输出,RS232/RS485、TCP/IP、I/O输出。

    识别工具






    专业工具模块

    图像滤波工具


    在图像预处理中可以添加一系列预处理算法对图像逐步进行预处理。后续用户选择的模块是在预处理之后的图像上执行的。

    运行控制工具


    对工具处理的循序进行逻辑控制

    数学&字符工具



    对测量模块得到的结果进行数学计算产生新的数值,或比较两个字符串内容是否一致,可以设定固定字符串,等等



    支持多种相机需求

    PSVisionBulider机器视觉软件可以基于数百种相机平台采集图像。目前可支持MindVision GIGE/USB系列相机、Basler GIGE/USB系列相机、AVT GIGE/USB系列相机,以及宝捷信 GIGE/USB系列相机。


    优势特点

    l智能化工程管理——可同时检测同一产线上的不同型号产品

    l高自由度的通讯方式——根据客户需求选择其中一种通讯。

    lSDK层级的兼容性 ——系统直接搭载厂商原始驱动包

    l智能化远程监控——可以在局域网内监控所有的检测产品线。

    l数据转译模块——可对输入输出的信号进行“转译”,支持用户自定义规则

    l本地及FTP数据存储——检测数据可本地存储也可以通过FTP传到其他服务器。

    l其他辅助功能——包括智能参数确定、逻辑检测、系统运行日志、历史记录。


    部分精选案例

  • 型号

    PSVisionBulider 2.4

    支持相机数量

    8

    支持程序切换

    256

    支持操作系统

    Win7/Win10 (32位/64位 )

    支持通讯协议

    RS232、TCP/IP(Server)、MudbusTCP(Server)、MudbusRTU、FTP、OPC、HMI

    图像算法工具

    定位工具

    ShapeMax图案、形状图案、斑点、斑点(1-10)、边缘、圆、Projection直线、Projection圆、计算定位点;

    有无检测工具

    亮度、对比度、锐度、边缘、圆、Projection直线、Projection圆

    测量工具

    距离、角度、斑点面积、多个斑点面积、圆直径、Projection圆直径、Projection半径测量、圆同心度、半径测量、最大/最小位置点;

    计数工具

    斑点、边缘、边缘对、ShapeMax定位器、形状定位器、像素计数;

    几何工具

    点-点:直线、点-点:中点、点-点:尺寸、垂线、直线交点、角平分线、N点拟合直线、N点拟合圆、圆线交点、直线拟合、圆拟合;

    识别工具

    一维码读取、一维码读取(1-16)、二维码读取、二维码读取(1-16)、邮政代码读取、文本读取;

    图像滤波工具

    滤波

    数学&字符工具

    数学、字符串、逻辑、变量

    绘图工具

    圆弧、圆、直线、交叉线、点、区域、字符串;

    缺陷检测工具

    表面瑕疵、边缘、边缘对、边缘宽度、焊珠查找、焊珠追踪;

    运行控制工具

    If、Delay、Goto、DoWhile、ReSnap;

    图像采集工具

    触发、通用、高级(色彩平衡、颜色校正、HDR、多重曝光);

    校正工具

    缩放、XY缩放、手眼标定、网格标定

    图像保存

    保存数量

    单任务1000张

    保存条件

    全部/通过/失败/无

    分析信息

    OK数、NG数、总处理时间、工具处理时间、工具处理结果信息、工具处理结果状态OK/NG、任务工作结果状态;

    本地Logo信息保存

    可选调试级别-1/2/3/4/无
