NC880Mbc
NC880Mbc是宝捷信自主研发高性能精雕机数控系统,采用驱控一体化架构,把 CNC 控制系统、伺服驱动系统、IO模块等集成于一体。控制精度和动态性能得到大幅提升,满足高速、高精的加工需求;数控面板采用10寸LCD显示,人机界面采用组态软件实现更加友好美观,开放的PLC梯形图设计界面简单易用。选配不同型号的驱控主机,支持3/5个进给轴,1主轴的设备控制,广泛适应于数控精雕机及其他自动化领域的数控化应用。
  • NC880Mbc是宝捷信自主研发高性能精雕机数控系统,采用驱控一体化架构,把 CNC 控制系统、伺服驱动系统、IO模块等集成于一体。控制精度和动态性能得到大幅提升,满足高速、高精的加工需求;数控面板采用10寸LCD显示,人机界面采用组态软件实现更加友好美观,开放的PLC梯形图设计界面简单易用。选配不同型号的驱控主机,支持3/5个进给轴,1主轴的设备控制,广泛适应于数控精雕机及其他自动化领域的数控化应用。



  • 控制轴数

    * 控制轴数:5轴(XYZ4th5th

    * 联动轴数:4


    进给轴功能

    * 位置指令范围:

    公制输入(G21):-9999.9999mm9999.9999mm最小指令单位:G0.0001mm

    英制输入(G20):-9999.9999inch9999.9999inch最小指令单位:G0.0001inch

    * 电子齿轮:指令倍频系数165536,指令分频系数165536

    * 快速移动速度:最高60m/min

    * 快速倍率:F025%50%100%四级实时调节

    * 切削进给速度:最高15m/min(G94)500.00mm/r(G95)

    * 进给倍率:0150%十六级实时调节

    * 手动进给倍率:0150%十六级实时调节

    * 手轮进给:0.001mm0.01mm0.1mm1mm四档

    * 单步进给:0.001mm0.01mm0.1mm1mm四档

    * 插补方式:直线插补、圆弧插补、螺旋插补和刚性攻丝

    * 自动倒角功能


    加减速功能

    * 切削进给:前加减速直线型、前加减速S型、后加减速直线型、后加减速指数型

    * 快速移动:前加减速直线型、前加减速S型、后加减速直线型、后加减速指数型

    * 系统具有前瞻功能,最多可预读15NC程序,使小线段插补高速平滑,适于零件加工模具

    * 加减速的起始速度、终止速度和加减速时间由参数设定


    主轴功能

    * 2-10V+10V模拟电压输出,支持双主轴控制

    * 主轴编码器:编码器线数可设定(100p/r5000p/r)

    * 编码器与主轴的传动比:(1255)(1255)

    * 主轴倍率:50%120%8级实时修调

    * 主轴恒线速控制

    * 攻丝循环、刚性攻丝、柔性攻丝


    刀具功能

    * 多工序主轴刀具专用对刀模块

    * 伺服圆盘刀具专用换刀模块

    * 直排换刀专用对刀模块


    上料处理

    * 自动推理

    * 自动上下料


    精度补偿

    * 螺距误差补偿:补偿点数、补偿间隔、补偿原点可设定

    * 反向间隙补偿:可设定以固定频率或升降速方式补偿机床的反向间隙量


    PLC功能

    * 两级PLC程序,处理速度为1.5 s/步基本指令;最多4700步,第1周期程序8ms

    * 支持PLC提示和PLC报警

    * 支持多PLC程序(最多20个),当前运行的PLC程序可选择

    * 指令数:45(其中基本指令10个,功能指令35个)

    * I/O单元输入/输出:32/32


    人机界面

    * 10.0英寸宽屏LCD,分辨率为1280×800

    * 中文、英文等多种语言显示

    * 二维刀具轨迹显示

    * 实时时钟


    操作管理

    * 操作方式:编辑、自动、录入、机床回零、手轮/单步、手动、DNC

    * 多级操作权限管理

    * 报警日志


    程序编辑

    * 程序容量:128MB,最多可存储999个程序(含子程序、宏程序)

    * 编辑功能:程序/程序段/字检索、修改、删除、复制、粘贴、查找

    * 程序格式:ISO代码,支持语句式宏代码编程,支持相对坐标、绝对坐标、极坐标编程

    * 程序调用:支持带参数的宏程序调用,4级子程序嵌套


    通信功能

    * RS232:零件程序、参数等文件双向传输,支持PLC程序、系统软件串口升级

    * USBU盘文件操作、U盘文件直接加工,支持PLC程序、系统软件U盘升级

    * 支持串口DNC加工功能和USB在线加工功能


    可靠性及安全功能

    * 紧急停止

    * 硬件行程限位

    * 软件行程检查

    * 数据备份与还原

  • 键盘尺寸:

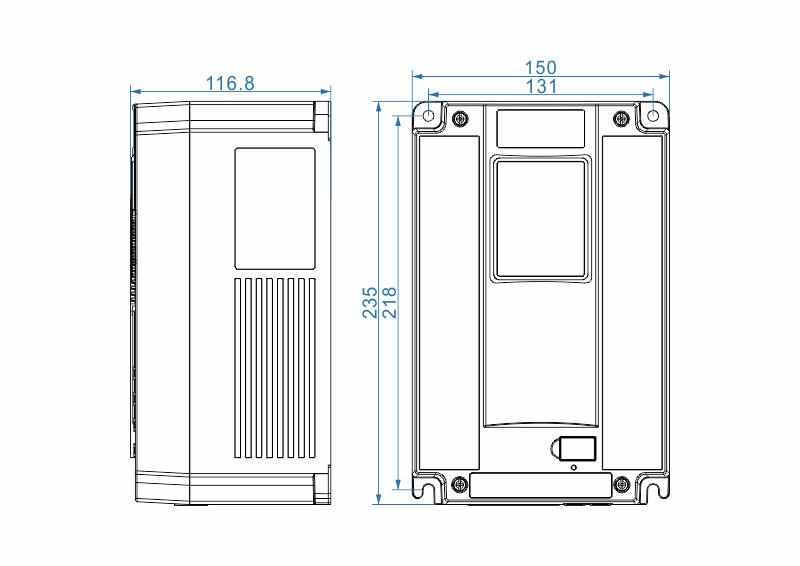

    驱控一体尺寸:
